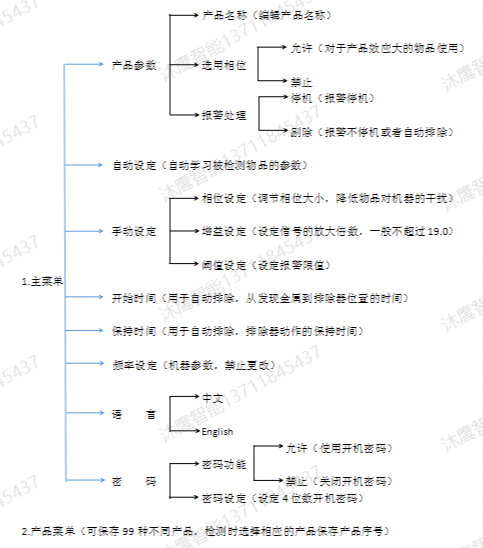

金屬探測器主菜單鍵按鍵功能
注：手動設定時，閥值、增益大小和靈敏度成正比，即數字越大靈敏度越高。
1、將要探測的物品通過探測器，觀察顯示板上的指示燈亮的只數，判定產品干擾信號大小。
2、進入主菜單。對于產品干擾信號大的物體。首先將產品參數設定中的選用相位選用為允許（對于產品干擾信號小的產品不啟用相位，即將選用相位選用為禁止）
3、 手動設定：
①先將手動設定中的增益數值適當?shù)臏p小或?qū)㈤y值數值適當?shù)脑黾?，使顯示板上的指示燈亮的只數在10～16只左右，以便相位調節。
②在基準相位上增加或減小45°或90°（金屬探測器基準相位108°或104.9°），將被檢產品通過，觀察指示燈亮的只數，如果指示燈亮的個數增加，就向相反的方向調節相位。直到產品通過探測器時，指示燈亮的個數最少或者不亮指示燈。
③將增益數值增加（一般不超過19.0）或者將閥值數值增加，使指示燈亮的個數增加，再仔細小幅度調節相位。使產品通過時指示燈亮的個數最少，即產品通過探測器時，顯示板上的指示燈不亮紅燈。再將測試卡通過探測器，能夠探測出產品與之相應的金屬物質，參數設定成功。
金屬探測器參數設置步驟
1.打開電源
打開本設備正面右下角的配電箱，按下電源開關，電源ON。顯示部的探測等級顯示LED從左依次亮燈后，顯示［基本]畫面。
|
01JAM 停止
|
[基本]畫面
2.新品種登記
新產品登記包括產品列號，產品名稱，相位選用，NG停止，增益，相位，閾值的設定。
2.1產品號
若從[基本]畫面，按[產品]鍵，則顯示[產品]畫面。
|
01 02 JAM 03 04 |
若選擇[01]，按[確認]鍵，登記序列號，返回到[基本]畫面，可保存99種產品。
2.2產品參數
為了登記新品種，顯示[產品]菜單畫面，進行品種的基本設定。
|
1 產品名稱 2 選用相位 3 報警處理 |
在[產品名稱]輸入品名
按[箭頭]鍵，將光標對準輸入文字的位置(英文數字，假名，記號)，按[確認] 鍵，則可以在[品名區域]中輸入。向左移動，向右移動按[箭頭]鍵，將對準[向左移動]或[向右移動]的位置，按[確認]鍵，則[品名區域]的文字選擇位置向左或向右移動。
輸入品名后，按[箭頭]鍵,將光標對準[確認]的位置，按[確認] 鍵，登記品名。
2.3選用相位
若從[產品參數] 畫面，按[上]∧，[下]∨鍵，選擇[選用相位]，按[確認] 鍵，則進入[選用相位]。
|
選用相位 允許 禁止 |
按[左]＜、[右]＞鍵，選擇[允許]，按[確認]鍵，相位被允許；選擇[禁止]，按[確認] 鍵，相位被禁止。返回到[產品參數]畫面。
2.4 報警處理
若從[產品參數] 面按[上]∧，[下]∨鍵，選擇[報警處理]，按[確認] 鍵，則進入[報警處理]。
|
報警處理 停機 剔除 |
按[左]＜、[右]＞鍵，選擇[允許]，按[確認] 鍵，報警時皮帶停止運行；選擇[停機]，按[確認] 鍵，選擇剔除時，報警時皮帶繼續運行。
2.5相位設定
若從[手工設定] 畫面，按[上]∧，[下]∨鍵，選擇[相位]，按[確認] 鍵，則進入[相位]。
|
相位 107．5 |
按[上]∧，[下]∨鍵，分別增大，減小相位值，按[左]＜、[右]＞鍵，加倍增大，減小相位值。按[確認] 鍵，當前相位值被保存，按[取消] 鍵，放棄操作。返回到[產品參數]畫面。
2.6增益設定
若從[手工設定] 面，按[上]∧，[下]∨鍵，選擇[增益]，按[確認] 鍵，則進入[增益]。
|
增益 19.0 19.0 |
因為本設備同時使用2個頻帶的磁場進行檢查，所以增益如上所示。
按[左]＜、[右]＞鍵，分別選擇左邊（T路），右邊（P路）增益值，按[上]∧，[下]∨鍵，分別增大，減小增益值。按[確認]鍵，當前增益值被保存，按[取消]鍵，放棄操作。返回到[產品參數]畫面。
增益數值越大，靈敏度越高，反之越低，一般不超過19.0 19.0
2.7閾值設定
|
閾值 2．5 |
按[上]∧，[下]∨鍵，分別增大，減小閾值，按[左]＜、[右]＞鍵，加倍增大，減小閾值。按[確認] 鍵，當前閾值被保存，按[取消] 鍵，放棄操作。返回到[產品參數]畫面。
閾值數值越大，靈敏度越高，反之越低
3.自動設定（全部自動執行）
準備好被檢查品(以下，稱為標準工件)，該檢查品應能體現在流水線上傳送的被檢查品的平均特性（尺寸、重量、成份及包裝形式），通過程序進行自動設定。
在[基本]畫面，按[菜單]鍵，則顯示[菜單]畫面；若選擇[自動設定]，按[確認] 鍵，則顯示[自動設定]畫面。
|
01 等待 |
幾秒鐘過后，顯示提示[流入產品
|
產品-01 流入產品 |
被檢查品由操作員傳送，流入產品，若[自動設定失敗]，則按[取消]鍵，返回到[菜單]畫面，重復第 1步驟直到[自動設定成功]。自動設定結束后必須確認其探測靈敏度。
自動設定時的注意事項：
? 標準工件要以與平常在流水線上傳送的被檢查品一樣的方向和姿態在流水線上傳送。
? 當標準工件的厚度在5mm以下，沒有遮擋光電管光軸時，應在標準工件接近探測頭時用手遮擋光軸。
? 散貨被檢查品要在放入袋子中的狀態下，進行自動設定。
? 借助自動設定功能，能設定最合適的探測條件，但是，因外部噪聲等干擾因素的影響，探測條件有可能會改變。
? 若標準工件一實際在流水線上傳送的產品在特性上存在差別或傳送方向不同時，則運行時，實際傳送的被品會出現誤探測。
4.選擇產品
若從[基本]畫面，按[品種]產品鍵，則顯示[品種一覽]畫面。
|
01 HAM 500g 02 COOKIE 03 JAM 04 HAMBURGUR |
用[上]∧，[下]∨鍵，選擇所檢查的品種，按[確認]鍵。
